Инструкция для энтузиастов, не призыв к действию.
Начну свой рассказ с того, что захотел снять ограничения NFZ из-за опасности попасть в зону спурфинга и потерять контроль над дроном. Прочитав инструкцию FC_Patcher на примере DJI Mavic и сделав все по ней, ограничения были сняты версия прошивки 01.04.0300 (на момент написания статьи последняя 01.04.0500). И заметил одну особенность, что после прошивки количество спутников выросло на 30%, как потом выяснилось программно активировал спутники Галилео. Решил поэксперементировать с высотами и поэтому откатился на прошивку 01.03.0700, для снятия многих ограничений. После пришивки спутников слало стандартное количество. Поискав на просторах интернета статейки нашел аппаратную активацию спутников. Вот подошли к моменту как я провел вчерашний вечер).
1. Начала с разборки Mavic Pro. На это есть видео на любимом ютубчике Замена компаса на DJI Mavic pro. Нам нужна только верхняя крышка.
2. после разборки я достал полностью компас, сейчас я бы уже так не делал. В шлейфе есть все необходимые контакты.
3. Подключаем GPS модуль к компьютеру. Мне одолжили Преобразователь USB - UART на CP2102. Думаю аналогов много. На данный модуль дрова на win 7 стали автоматически
Подключил по следующей схеме:
Т.к. коннектор на GPS модуле с очень узкими отверстиями пришлось плющить проводки что бы засунуть их в эти отверстия, не в коем случае не нужно пытаться с силой запихнуть проводки в этот коннектор, контакты в коннекторе не должны быть повреждены!!!!
Контакты GPS платы RX\TX должны быть подключены в перекрестье с контактами на преобразователя, RX подключается к TX, а TX к RX.
4. Дальше качаем программу u-centersetup_v19.05.zip или с офф. сайта, устанавливаем и запускаем.
Дальше после запуска в верхней левой части программы нажимаем на волшебную палочку, после кликаем на кнопку подключения и выбираем порт.

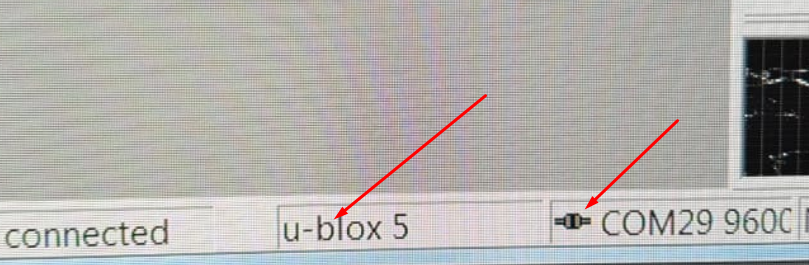

Если все прошло успешно внизу в строке состояния будет мигать индикатор подключения
К сожалению не сделал скрин как должно быть, но в место надписи u-box 5 должна высветиться модель чипа, а индикатор на который указал начнет мигать серо-зеленым.
5. Начинаем процесс активации спутников, для этого переходим в меню View / Configuration View и выберите строку «GNSS (GNSS Config line)». И перед нами кульминация настройки спутников. Если подключение активно то выглядит так, только без галочки на против Galileo:
Ставим галку и нажимаем кнопку Send. Закрываем это окошко и переходим в меню Receiver / Action / Save config. Этим действием мы сохраняем конфигурацию с новыми настройками в модуль.
Ну собственно и все. На всякий случай отключаем USB преобразователь от компа и заново подключаемся и идем в меню настройки спутников дабы убедиться что настройки были сохранены.
За основу была взята статья просто налепил больше картинок)
